Xà gồ C và xà gồ Z là hai loại vật liệu quen thuộc trong nhiều công trình nhà thép tiền chế. Việc lựa chọn đúng loại xà gồ cho từng hạng mục sẽ giúp công trình vừa đảm bảo an toàn kết cấu, vừa tối ưu chi phí đầu tư. Hãy cùng Trường Thịnh tổng hợp toàn diện sự khác biệt kỹ thuật giữa hai loại xà gồ, bảng so sánh 7 tiêu chí then chốt, quy trình chọn xà gồ chuẩn TCVN và những rủi ro pháp lý thường gặp trong thực tế thi công.
1. Bản chất kỹ thuật: C và Z khác nhau như thế nào?

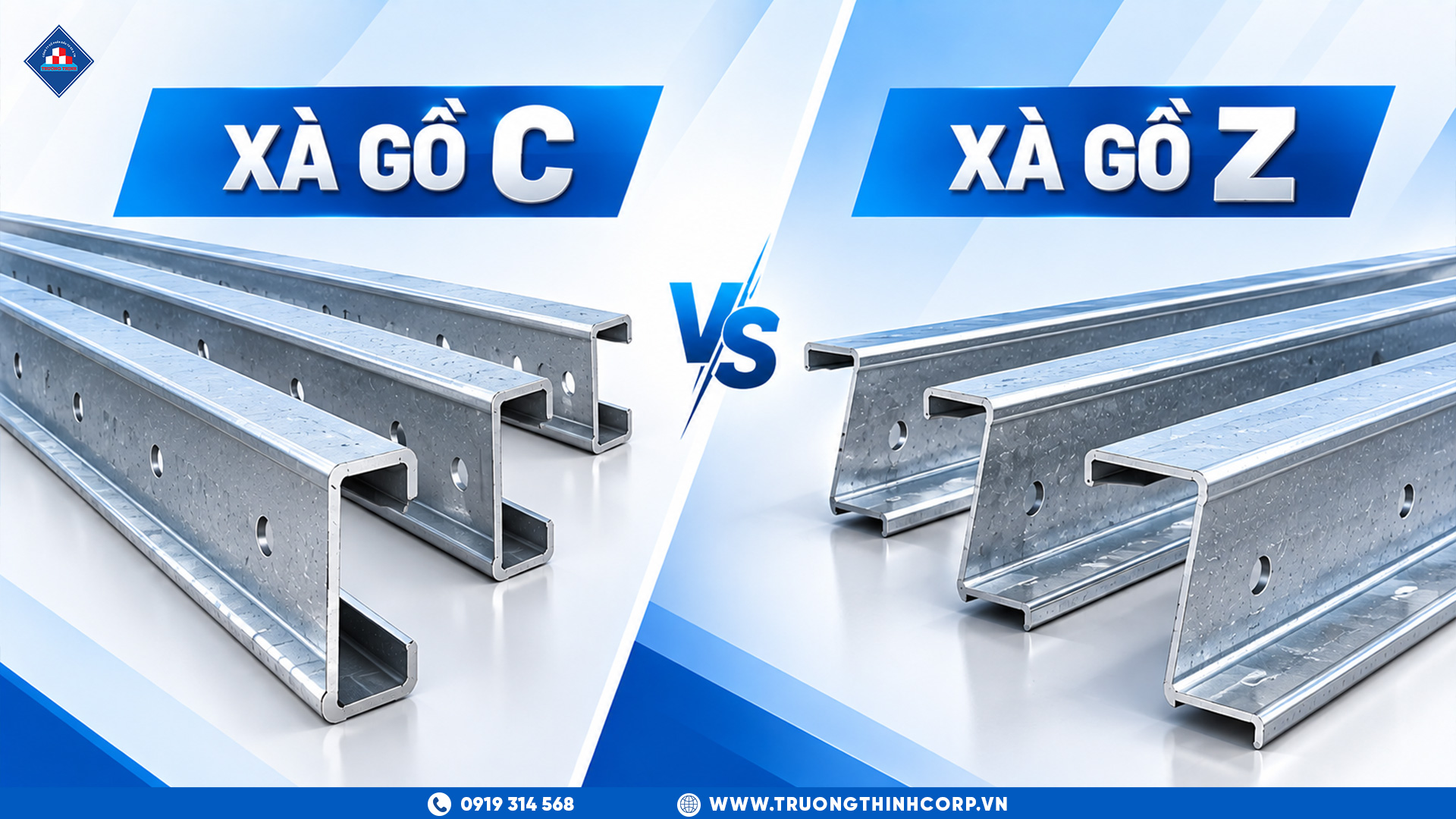

Xét về đặc điểm kết cấu, xà gồ C và xà gồ Z không chỉ khác nhau ở hình dáng tiết diện mà còn ở cơ chế chịu lực.
- Xà gồ C có hình dạng giống chữ "C" với hai cánh vuông góc với thân. Độ rộng của hai cánh xà gồ C thường bằng nhau, tạo sự cân đối và dễ dàng trong việc lắp đặt.
- Xà gồ Z có hình dạng giống chữ "Z", với phần cánh trên và cánh dưới không nằm trên cùng một mặt phẳng, tạo ra tính năng vượt trội trong việc chồng nối dài xà gồ.
2. So sánh xà gồ C và xà gồ Z qua 7 tiêu chí
Trước khi đi vào chi tiết, hãy nhìn tổng quan 7 tiêu chí kỹ thuật và kinh tế quan trọng nhất khi so sánh hai loại xà gồ:
|
Tiêu chí
|
Xà gồ C
|
Xà gồ Z
|
|
Hình dạng tiết diện
|
Chữ C, hai cánh song song
|
Chữ Z, hai cánh lệch hướng
|
|
Khả năng nối chồng (lapping)
|
Không hiệu quả
|
Nối chồng dễ dàng tại gối
|
|
Nhịp tối ưu
|
Xà gồ C dùng cho nhịp ngắn & trung bình
|
Xà gồ Z dùng cho nhịp dài
|
|
Độ phức tạp thi công
|
Thấp, lắp nhanh
|
Cao hơn, cần đúng chiều cánh
|
|
Khả năng chịu tải gió
|
Khá, phù hợp vùng gió thường
|
Tốt hơn ở vùng gió mạnh, ven biển
|
|
Chi phí trên diện tích mái
|
Thấp hơn ở nhịp nhỏ
|
Có thể thấp hơn ở nhịp lớn dù giá cây cao hơn
|
|
Ứng dụng phổ biến
|
Nhà dân dụng, nhà xưởng công nghiệp nhịp ngắn, xà gồ vách (girts)
|
Nhà xưởng công nghiệp, kho lạnh, nhịp lớn
|
3. Khi nào dùng xà gồ C? Khi nào dùng xà gồ Z?
Xà gồ Z:
- Công trình có nhịp mái dài, cần vượt khoảng cách lớn giữa các điểm tựa.
- Bước cột (khoảng cách giữa các vì kèo) lớn, cần giảm số lượng gối tựaCông trình yêu cầu độ võng thấp, ví dụ kho lạnh hoặc mái có treo thiết bị
- Khu vực có tải trọng gió cao như ven biển, vùng trống trải
Xà gồ C:
- Công trình có nhịp mái ngắn đến trung bình, phù hợp cả nhà dân dụng lẫn nhà xưởng công nghiệp quy mô nhỏ.
- Sử dụng làm xà gồ vách (girts) – vị trí ít khi cần tận dụng cơ chế dầm liên tục theo phương đứngYêu cầu thi công nhanh, đội thợ chưa có kinh nghiệm với kỹ thuật nối chồng
- Ngân sách gia công hạn chế, ưu tiên đơn giản hóa vật tư và tồn kho
4. Quy trình 4 bước chọn xà gồ chuẩn TCVN
- Xác định bước cột và tải trọng mái, bao gồm tải trọng tôn, thiết bị treo (nếu có) và tải trọng gió theo TCVN 2737.
- Tra bảng tải trọng cho phép từ catalogue kỹ thuật của nhà sản xuất, tương ứng với độ dày và mác thép sử dụng.
- Kiểm tra độ võng cho phép: thông thường áp dụng L/150 cho công trình phổ thông, và L/200 cho công trình yêu cầu cao hơn như kho lạnh hoặc nhà có trần treo.
- Kiểm tra chi tiết liên kết: số lượng và đường kính bulong, cùng hệ giằng chống xoắn đi kèm.
Ba lỗi thường gặp gây hậu quả nghiêm trọng
- Dùng xà gồ C cho nhịp lớn, vượt quá giới hạn chịu lực khuyến nghị, chỉ vì muốn tiết kiệm chi phí gia công ban đầu
- Lắp xà gồ Z sai chiều cánh tại vị trí nối chồng, làm mất tác dụng của cơ chế dầm liên tục
- Bỏ qua hệ giằng chống xoắn, khiến xà gồ bị xoắn khi chịu tải gió hoặc tải trọng thi công
Xà gồ C và xà gồ Z đều có ưu điểm riêng và cần được lựa chọn dựa trên nhịp mái, tải trọng, bước cột, điều kiện gió và yêu cầu sử dụng của công trình. Xà gồ C phù hợp với công trình nhịp nhỏ, thi công đơn giản, trong khi xà gồ Z thường hiệu quả hơn ở nhịp lớn nhờ khả năng nối chồng và tận dụng cơ chế dầm liên tục. Việc lựa chọn đúng loại xà gồ không chỉ đảm bảo an toàn kết cấu mà còn giúp tối ưu khối lượng thép, chi phí đầu tư và độ bền công trình. Với các công trình có yêu cầu đặc thù, nên có kỹ sư kết cấu tính toán và kiểm tra theo tiêu chuẩn áp dụng trước khi thi công.
